| 所屬類型： |
紡機,印染整理機械 |
| 產品代碼： |
暫無 |
| 產品品牌： |
娜發 |
| 產品系列： |
交換器 |
|
|
印染企業在生產過程中需大量使用水和蒸汽，在蒸汽加熱水的過程中大部分熱能轉移到工藝水中隨污水排放而廢棄，其排放污水的溫度在40-70℃之間。NF系列工業廢水熱能回收設備專門用于印染廢水的熱能回收和再利用。
運行流程圖：

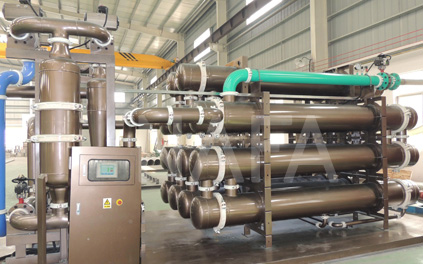

該設備基本原理是通過高效熱交換器將污水中的熱能交換至工藝用水中
◆換熱器
換熱器是機組設備的重要核心部件，全部采用特種不銹鋼材料。交換面積大、效率高、采用流體控制技術、不結水垢。
◆旋風離心過濾器
旋風離心過濾器利用水流的高速旋轉分離污水中比重大于水的雜物，經分離后的雜物借助重力的作用，下沉至底部容器定時自動排放。
◆換向閥門組
換向閥門組由多個閥門組成，受程序自動控制，完成向過濾和反向沖洗清污
◆電氣系統
電氣系統由傳感器、變頻器、PLC、觸模屏等組成，全中文人機界面操作，程序控制、多點信號采集和顯示，電腦及遠程實時監控。
全中文人機界面采用德國西門子產品，各種數據參數、曲線及故障警報均可在界面觸摸屏顯示。
N系列工業廢水熱能回收設備節能效益理論分析計稱
一、計算依據
污水排放量 1000噸/天
清水流量 1000噸/天
污水入口溫度 60℃
污水出口溫度 27℃
清水入口溫度 20℃
清水出口溫度 58℃
300天/年
蒸汽價格(自產蒸汽)100元/噸
二、計算
1、清水溫升△T=58℃-20℃=38℃
2、1000噸清水溫升38℃的熱量吸收量:
Q=C水×M×103×△T
=1×1000×103×38
=38000000Kca1
3、每天節約的熱能換算成蒸汽量:
W=Q/Q汽=38000000/600000=63.3噸
4、每天節約蒸汽量換算成金額(人民幣)
100×63.3=6330元
5、每天運行費用開支300元（主要是由能消耗費用）
主要技術參數
1、規格:1000噸、2000噸、3000噸
2、機組尺寸:6000×2600×2200、6000/2800×3400、6000×3000×3600
3、機組重量：7.8噸、9.5噸、11噸
4、額定使用溫度:≤90℃
5、額定使用壓力:≤0.3MPa
6、使用壓縮空氣壓力0.6-0.7MPa
使用壓縮空氣量3-5M3/小時
質量保障
1、免費提供配套工程技術咨詢和設計改造
2、免費負責調試運行及指導安裝
3、自調試運行后十二個月質保期
 |
|
