| 所屬類型： |
紡機,織造機械 |
| 產品代碼： |
HM013 |
| 產品品牌： |
海馬 |
| 產品系列： |
紡業輔機及工具 |
|
|

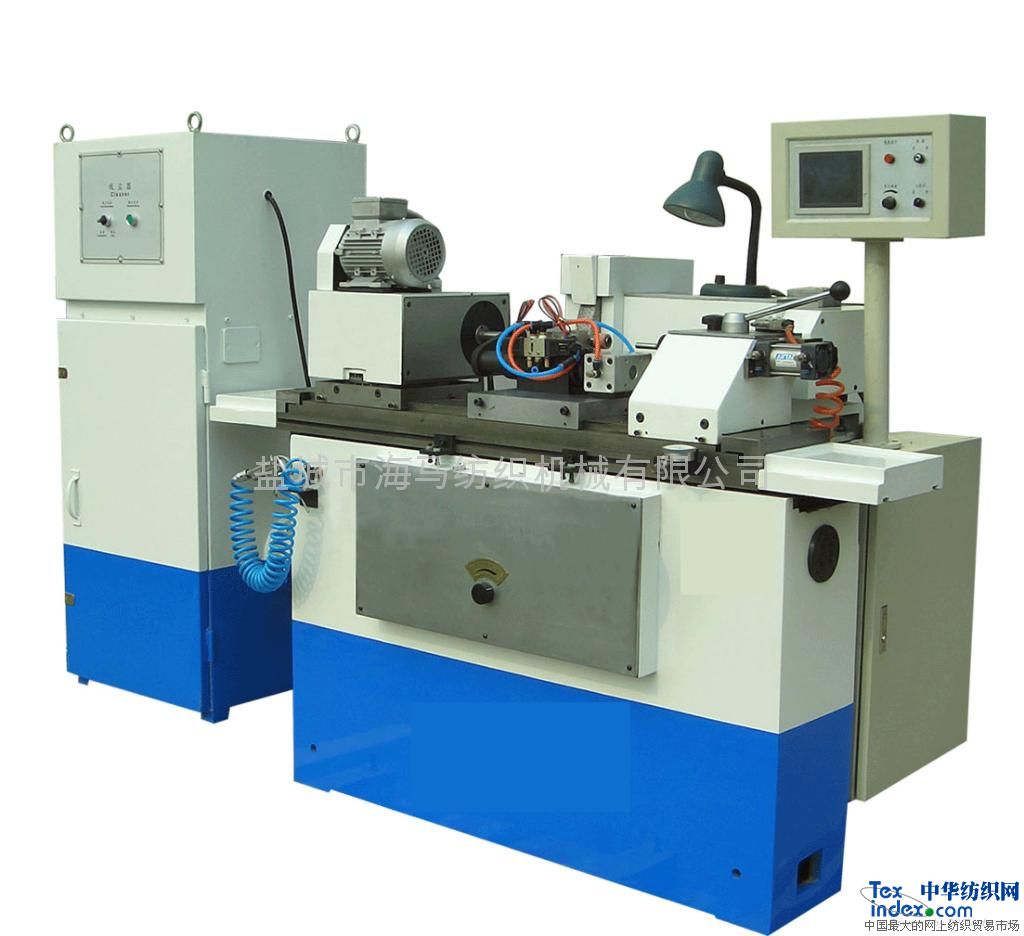

| 該機適用范圍廣，適用于磨礪各種行業用的不同材質、硬度和種類的膠輥，如：紡織膠輥、印刷膠輥、打印機、復印機、傳真機等辦公設備的橡膠膠輥滾筒。該機一次裝夾可同時完成粗磨、精磨等復雜的加工工藝，將加工工藝簡單化、智能化、高精度化，是一款多功能的研磨機，可自動實現第一刀粗磨、第二刀細磨、有自動微量進刀的功能，所需加工參數可任意在觸摸屏上設定。卸下自動上下料機構可作為精密數控外圓磨床使用，從服務、精度、效率完全可替代進口機器。 | |
| |
| 產品規格︰ | 中心高：125
頂尖距：500
最大磨削直徑：120
標準砂輪尺寸外徑*寬*內（mm）：300*20-50*127（也可用400*20-50*127）
頂針錐度：No.3
砂輪轉速（r/min）：2100（可根據用戶需要單獨加裝變頻調速器實現無級變速）
工作頭主軸轉速（r/min）：無級變速
砂輪架進給量(mm/格)：在觸摸屏上任意設定
工作臺往復速度：無級變速
吸塵器吸塵率(%)：99
吸風量（m3/h）：800
工作精度圓度：0．0025
圓柱度：0．005
粗糙度(μm)：0．4
電機功率主電機(kw)：1.1
總?cè)萘?kw)：3.5
機床重量：1600
機床包裝外形（長*寬*高）（mm）：2000*1500*1700
吸塵器包裝外型（長*寬*高）（mm）：1000*800*1700
氣源壓力（MPa）：0.1-0.3 | | 產品優點︰ | ①該設備采用國際先進技術的觸摸屏作為人機對話界面，采用伺服、觸摸屏液晶顯示、變頻器、PLC控制、主軸運用SKF軸承；回轉精度高、剛性大。故障自診斷，操作極其安全、方便、靈活、人性化。
②砂輪磨頭座采用獨特長期免維護的設計理念，配置獨立閉循環潤滑、冷卻機構；砂輪架進給采用交流伺服電機通過滾珠絲杠來驅動，有左右自動進刀，砂輪頭(磨頭)自動快速進退，自動微量進給功能，確保磨頭的精度、穩定。
③工作臺往復機構采用德國交叉滾珠直線滾動導軌，終身免維護（同類磨床無法比擬的一種高精密往復直線結構）;工作臺往復移動變頻無級調速，保證往返精確、靈敏。
④頭架電機采用交流變頻裝置，實現無級調速，可精磨、精磨均可。
⑤尾架套筒具有氣動伸縮功能，自動精確握持膠輥芯輥（用于雙頂針工藝的膠輥磨削）。
⑥根據不同的膠輥配置不同自動上、下料機構可一人可操作數臺機器，屬一款理想的大批量、大規模生產膠輥、滾輪的高效數控膠輥研磨機。卸掉上下料機構就可作為數控外圓磨床操作。
⑦運用了大氣孔特殊砂輪石及獨立的外置大吸風、吸塵裝置，在操作過程中無需潤滑油及冷卻液所以不會有油污、水漬污染橡膠工件，確保了良好的工作環境及工件質量。
⑧所研磨工件表面粗糙度、幾何尺寸及效率與進口磨機相同，該機完全可代替國外進口研磨機，該機也屬一款專用膠輥外圓磨床。 |
|
 |
|
